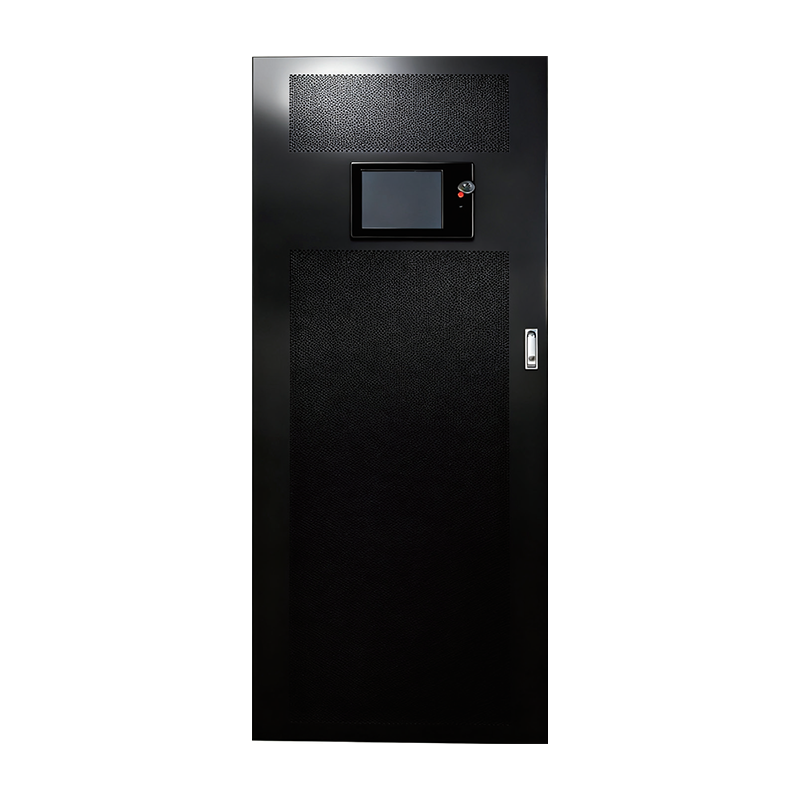

À PROPOS DES ONDULEURS MODULAIRES HQ-M AVEC MODULE 100/125 KW
LeOnduleur modulaire série HQ-Mest un système en ligne à double conversion haute performance conçu pour répondre aux exigences énergétiques rigoureuses des centres de données modernes et des infrastructures critiques. Avec une plage de puissance de100-1250 kVACe système triphasé offre l'évolutivité, l'efficacité et la fiabilité requises pour des secteurs tels que les télécommunications, Internet, l'administration publique, l'éducation, la santé, les entreprises, la finance, les transports, l'énergie, etc.
◆FONCTIONNALITÉ
Évolutivité sans compromis
La série HQ-M présente une conception modulaire évolutive.Modules de puissance 100 kVA/125 kVAVous pouvez ainsi déployer la puissance par phases pour correspondre à vos besoins réels en charge, ce qui réduit considérablement les dépenses d'investissement initiales.
Plage de réglage de la batterie ultra-large(30-50 cellules)permet une configuration précise de la capacité et une réutilisation flexible des batteries existantes.
Mode ECO amélioré :Atteignez une efficacité jusqu'à 99 % avec un temps de commutation de 0 ms.
Réduction du coût total de possession (TCO) :Réduction des coûts d'exploitation de plus de 25 % d'une année sur l'autre tout en protégeant le réseau grâce à un facteur de puissance d'entrée de 0,99.
Remplaçable à chaud :Les modules de dérivation et d'alimentation peuvent tous deux être remplacés.moins de 5 minutessans interrompre la charge.
Optimisé pour l'IA et les charges informatiques modernes
L'onduleur modulaire HQ-M de 125 kW est conçu pour gérer les fluctuations de charge rapides courantes dans les clusters GPU d'IA et les équipements industriels motorisés.
Efficacité de 97,5 % :Haute densité ne rime pas forcément avec forte production de chaleur. Nos modules fonctionnent avec un rendement de 97,5 % en mode double conversion, réduisant ainsi considérablement l'efficacité énergétique (PUE) de votre installation de refroidissement.

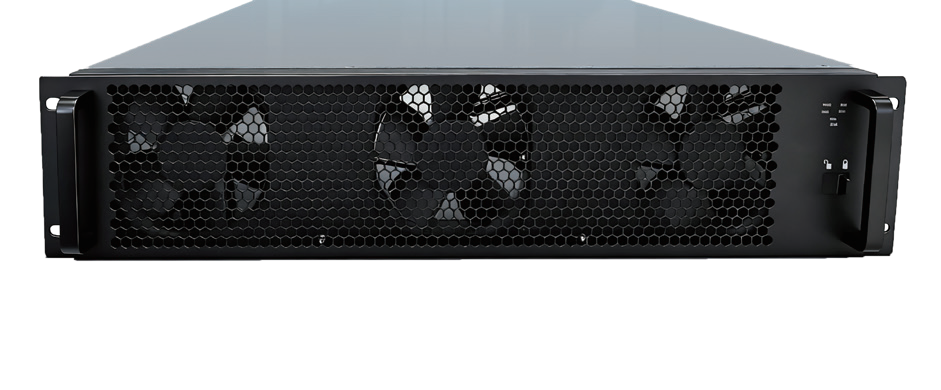

La puissance du module de 125 kW
Au cœur de la série HQ-M se trouve leModule de puissance haute densité de 125 kWConçu pour la prochaine génération d'infrastructures critiques, ce module vous permet de concentrer plus de puissance dans moins de racks sans sacrifier le refroidissement ni la fiabilité.
Densité maximale :Obtenez jusqu'à 1 250 kVA avec un seul système grâce à l'utilisation de modules de 125 kW. Cette conception compacte réduit l'encombrement de votre local électrique jusqu'à 30 %.
Facteur de puissance unitaire (PF 1,0) :Le module de 125 kW délivre une puissance réelle maximale, garantissant que chaque watt payé est disponible pour alimenter votre charge informatique critique.
Remplacement à chaud sans interruption de service :Les modules de puissance de 125 kW et les modules de dérivation sont tous deux remplaçables à chaud. La maintenance ou l'extension de capacité peuvent être effectuées en moins de 5 minutes sans basculer la charge sur le mode de dérivation.
◆AUTRES
Offrant une capacité évolutive permettant une extension ou une réduction aisée.
Jusqu'à 1250 kVA (avec 10 modules)
< 3 % à pleine charge linéaire
Écran tactile couleur surdimensionné de 10 pouces pour la surveillance au niveau des modules.
SPÉCIFICATION
| Modèle | QG-M300 | QG-M400 | QG-M500 | QG-M600 | QG-M800 | QG-M1000 | QG-M1200 | QG-M1250 |
| Capacité nominale | 300 kVA | 400 kVA | 500 kVA | 600 kVA | 800 kVA | 1000 kVA | 1200 kVA | 1250 kVA |
| Capacité du module d'alimentation (en option) | 100 kVA/125 kVA | |||||||
| Quantité de modules d'alimentation | 3 | 6 | 8 | 10 | ||||
| Saisir | ||||||||
| Méthode de câblage | Triphasé + N + UN | |||||||
| Tension nominale | 380/400/415 VCA (entre phases) | |||||||
| Fréquence nominale | 50/60 Hz | |||||||
| Plage de tension | 138 Vca ~ 485 Vca (100 % de charge maximale : 323-485 V*) | |||||||
| Gamme de fréquences | 40 Hz ~ 70 Hz | |||||||
| Facteur de puissance | >0.99 | |||||||
| THDi | THDi < 3 % charge maximale non linéaire | |||||||
| By-pass | ||||||||
| Tension nominale | 380/400/415 V CA (tension secteur) | |||||||
| Plage de tension | Par défaut : -20 % à +15 % ; réglable, limite supérieure : +10 %, +15 %, +20 %, +25 % ; limite inférieure : -10 %, -15 %, -20 %, -30 %, -40 % | |||||||
| Batterie | ||||||||
| Numéro de batterie | Par défaut, 40 unités, réglable de 30 à 50 unités, sans ligne neutre | |||||||
| Tension de la batterie | Par défaut 480 V CC, réglable de 360 à 600 | |||||||
| Sortir | ||||||||
| Tension nominale | 380/400/415 V CA (tension secteur) | |||||||
| Fréquence nominale | 50/60 Hz | |||||||
| Facteur de puissance | 1 | |||||||
| Précision de la tension | ≤ ±1,0 % en charge équilibrée ; ≤ ±5,0 % en charge déséquilibrée | |||||||
| Précision de la fréquence | 50/60 Hz ± 0,05 % | |||||||
| Plage de suivi de fréquence | Réglable, ±0,5 Hz à ±6 Hz ; par défaut ±2 Hz | |||||||
| THDu | ≤1 % de charge linéaire, ≤3 % de charge non linéaire | |||||||
| Précision de phase triphasée | 120°±1° | |||||||
| Facteur Crest | 3:1 | |||||||
| Surcharge | <105%, course longue ; <110%, 60 min ; 110~125%, 10 min ; 125~150%, 1 min | |||||||
| Système | ||||||||
| Efficacité du système | Jusqu'à 97,5% | |||||||
| Afficher | écran tactile + LCD | |||||||
| Câblage | Top en | Haut dedans/bas dedans | Top en | |||||
| Standard | IEC62040-1-1 ; IEC62040-2 ; IEC62040-3 | |||||||
| Classe de protection | IP20 | |||||||
| Communication | Carte RS232/RS485/FE/SNMP (en option)/Contact sec (en option) | |||||||
| Facultatif | Filet anti-poussière, module de protection contre la foudre, câble LBS, composants antisismiques, capteur de température et d'humidité, composants BCB, composant de protection sismique, composant de câblage, composant de sortie d'air supérieure | |||||||
| Environnement | Température : 0-55℃, 0-40℃ sans réduction de puissance, 40-55℃ avec réduction de puissance ; humidité : 0~95℃ (sans condensation) | |||||||
| Bruit | <70 dB à 1 mètre | |||||||
| Altitude | <2000m, déclassement >1500m | |||||||
| Taille | ||||||||
| Système L*P*H (mm) | 800*1000*2000 | 1400*1000*2000 | ||||||
| Module L*P*H (MM) | 580*759*130(3U) | |||||||
| Poids | ||||||||
| Système (kg) | 400 | 443 | 630 | 750 | ||||
| Module (kg) | 48 (100 kVA)/52 (125 kVA) | |||||||
